二、產品簡介

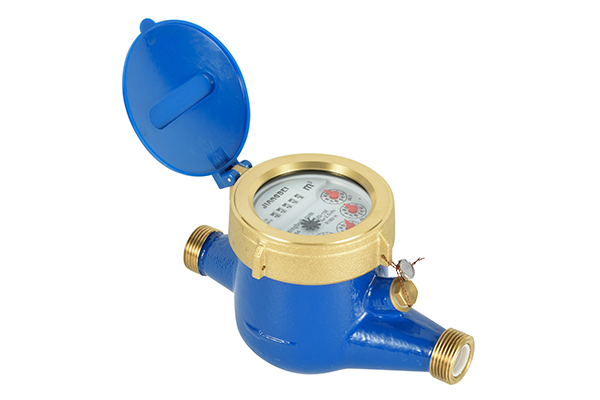

　　本廠專業生產LXS-15E~50E(冷水)、LXSR-15E~50E(熱水)系列旋翼多流濕式水表，本類水表的計數器浸入水中，表面的玻璃承受了水壓，傳感器與計數器的傳動是齒輪聯動的，水表讀數的清晰程度主要受水質的影響，在室內中應優先考慮選用此類水表。

三、工作原理

　　旋翼多流濕式水表的原理是水由水表進水口進入表殼內，經過濾水網，由葉輪盒的進水孔進入其內，沖擊葉輪，葉輪開始轉動，水再由葉輪盒上部出水孔經表殼出水口流向管道內，葉輪下部由頂針支撐著。葉輪轉動后，通過葉輪中心軸，使上部的中心齒輪也轉動，帶動葉輪盒內的傳動齒輪，按轉速比的規定進行轉動，帶動度盤上的指針，三角指針開始轉動后以十進位的傳遞方式帶動其它齒輪和上部指針，按照度盤上的分度值，從0開始按順時針的方向進行轉動，開始計量。

四、產品特點

　　1. 多流束；

　　2. 機械傳動；

　　3. 濕式計數器，始動流量小，保持計數機構滿灌；

　　4. 計數器型式有指針C型，字輪與指針組合顯示的E型及液封式F型可選；

　　5. 水平安裝；

　　6. 技術精度高，始動流量小；

　　7. 計量精度達到ISO4064 B級或者C級(R80/100/125/160)標準；

　　8. 高靈敏水表始動流量≤2L/h；

　　9. 能保持計數器機構滿灌(充滿水)，防污性好，抄讀方便，外形美觀，安全衛生，使用壽命長；

　　10.可根據用戶需求生產同型號高靈敏水表；

　　11. 銅殼可噴塑或者本色;另外還有塑料表殼，鐵殼和不銹鋼表殼可供選擇；

　　12. 溫度等級：冷≤T50/熱T90；

　　13. 壓力等級：MAP10/MAP16；

　　14. 壓力損失等級：△P63；

　　15. 計數器可以8位字輪和1位指針或者5位字輪加上4位指針；

　　16. 可以根據用戶要求可增加遠傳脈沖輸出功能。

五、流量技術參數

六、最大允許誤差

　?、?低區(Q?≤Q＜Q?)最大允許誤差為±5%

　?、?高區(Q?≤Q≤Q?)最大允許誤差為±2% (熱水表±3%)

七、壓力損失曲線

八、外形及規格尺寸

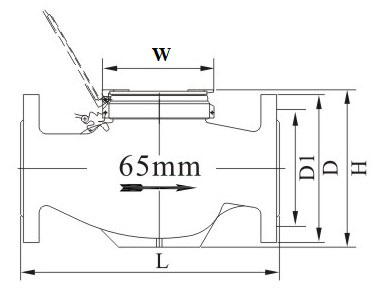

旋翼多流濕式水表外形尺寸圖及規格參數表

型號	公稱口徑 DN	長 L	寬 D	高 H	連接螺紋
	mm				D
LXS-15E	15	165/190	98	104	G?B
LXS-20E	20	190/195	98	106	G1B
LXS-25E	25	260/225	103	115	G1?B
LXS-32E	32	260/230	103	115	G1?B
LXS-40E	40	300/245	124	153	G2B
LXS-50E	50	300	124	153	G2?B
		280	165	175	法蘭連接 GB 4216.4
LXS-65E	65	280	165	179

九、注意事項

　　由于旋翼多流濕式水表的全部部件浸在水中，因此在玻璃下有水或氣泡是正?，F(xiàn)象。使用中如發現表面污染影響讀表，一般是因?yàn)楣艿狸惻f、水質較差或位置在管路末端造成。最好每隔兩年清洗一次，但要注意需要重新校驗后才能繼續使用。
